6 pin ESP32 Display Module 5V Capacitive Touchscreens 500mA 8M PSRAM LVGL

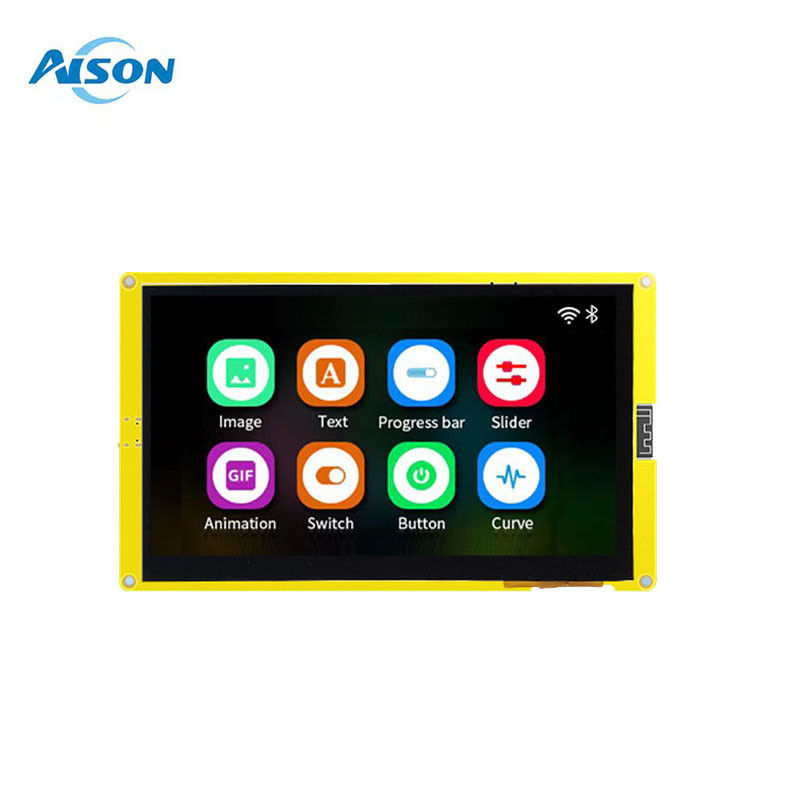

7.0 polegadas ESP32-8048S070C Modulo de Ecrã LCD 800*480 Serial Port Display 2,4 GHz Wifi Bluetooth 16MB SPI Flash e 8MB PSRAM

1,Visão geral

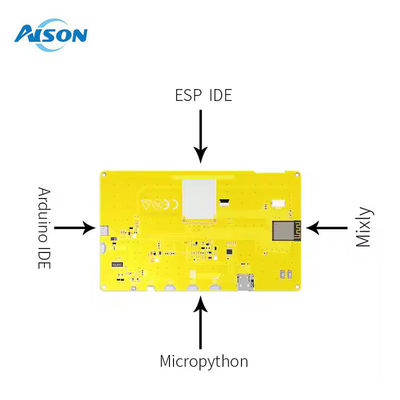

ESP32-8048S070C é uma placa de desenvolvimento para ecrã visual sensível ao toque, a placa é equipada com firmware de plataforma GUI desenvolvido de forma independente,Suporte à programação gráfica de arrastar e soltar para ajudar os usuários a completar o desenvolvimento da plataforma de controle personalizadaO controlador principal da placa de desenvolvimento ESP32-8048S070C adota o módulo ESP32-S3-WROOM-1, este módulo é um módulo MCU Wi-Fi + Bt + ble de uso geral, 16MB SPI flash e 8MB PSRAM são configurados em.A placa de desenvolvimento ESP32-8048S070C também pode desenvolver e depurar funções como botões, voz e câmera através das interfaces de expansão em ambos os lados, reduzindo muito o ciclo de desenvolvimento dos usuários.

2Os seguintes recursos de hardware

1) Módulo ESP32-S3-WROOM-1

O ESP32-S3-WROOM-1 é um módulo Wi-Fi + Bt + ble MCU para todos os tipos de aplicações.Pode ser utilizado em redes de sensores de baixa potência e aplicações exigentesOs parâmetros deste ESP32-S3-WROOM-1 são:8Mbyte PSRAM + 16Mbyte Flash.

2) Interface TP

Interface de touchpad capacitivo, interface I2C, espaçamento de 0,5 mm, 6 pines, tipo flip down.

3) LCM Display interfaceLCM interface de exibição de 7,0 polegadas, interface SPI, espaçamento de 1,25 mm, Esta interface SPI está conectada à interface HSPI de hardware do esp32, a frequência do relógio operacional pode
Os parâmetros de tela utilizados são: Tamanho -7,0 polegadas; densidade de pixels-165PPI; Resolução:800*RGB*480; Modelo de tela:

ESP32-8048S070C

4) Gestão da energia

Dois LDOS de saída de 3,3 V, um fornece energia para a própria placa, o outro fornece energia para a placa de expansão externa,A fonte de alimentação é separada para evitar que a placa de expansão interfira na fonte de alimentação do esp32-S3, assegura a estabilidade do esp32-S3.

5) Interface de alimentação externa

Interface de alimentação externa reservada (positiva e negativa, conforme indicado no sinal + - na figura), faixa de tensão de entrada 5v, corrente de carga máxima I > 2A.

6) Chave RST

Toque no botão de reinicialização automática para ligar ao pin EN do ESP32-S3.

7) Interface do tipo C

Interface universal USB-C (interface Tipo-C), esta interface é usada para alimentar a placa de desenvolvimento, comunicação UART e download de firmware.O hardware do circuito de download implementa controle de fluxo de dados, então o firmware de download suporta um clique de download automático.

3O poder das instruções

1) Fornecimento de energia

Esta placa de desenvolvimento suporta uma fonte de alimentação USB Tipo-C 5V e uma interface de entrada de energia externa reservada (conforme mostrado pelo número de referência 5 na Figura 3).

que a corrente de suporte da tensão de entrada de 5 V não seja inferior a 1 A quando não forem inseridas outras placas de expansão,e a corrente de suporte da tensão de entrada de 5 V não é inferior a 2 A quando são inseridas outras placas de expansão (consulte o consumo de energia real da placa de expansão para mais detalhes)Nota: Quando a fonte de alimentação externa é fornecida através da interface de alimentação reservada, a gama de tensão de entrada da fonte de alimentação é de 5 V e a corrente de carga é recomendada para I> 2 A.

2) Precauções

Certifique-se de que os cabos FPC dos ecrãs TP e LCM foram inseridos nas tomadas FPC correspondentes antes de ligar à placa de desenvolvimento, caso contrário

4Parâmetros elétricos da placa

Ambiente de ensaio:

1Temperatura: 25 °C

2Fornecimento de energia: 5,0 V

Parâmetros de ensaio:

1Corrente de funcionamento normal: 500 mA ((Corrente média)

5Firmware a queimar

1) Passo Um:

Conecte a placa ESP32-8048S070C para o computador através do cabo de dados USB-TypeC.O firmware pode ser baixado automaticamente através do ESP32 Flash_Download_Tools.

2) Passo dois:

Como mostrado na Figura 7-1 abaixo: Selecione o caminho do firmware a ser gravado em 1. O endereço é geralmente 0X00. Após a configuração, lembre-se de marcar a frente; Selecione o relógio do sistema para ser 40MHz em 2 locais;Escolha o tamanho do Flash como 128Mbit em 3 lugaresSelecione o modo SPI como modo DIO em 4 lugares; Selecione o número de porta da placa atual reconhecida pelo computador em 5; Selecione a taxa de transmissão de rede da porta serial em 6 lugares (quanto maior o valor,Quanto mais rápido a taxa de download do firmware, e o suporte máximo é 1152000bps); Após concluir a configuração anterior, clique em 7 para começar a gravar o firmware.

3) Terceiro passo:

Após completar as duas etapas acima, pressione o botão de reinicialização na parte de trás do
A placa de desenvolvimento para começar a executar o firmware queimou.
