Detalhes do produto:
|
| Nome: | 2.2 polegadas SPI módulo LCD | Resolução: | 320x240 |
|---|---|---|---|
| Tamanho do PWB do módulo: | 40.10x67.20 mm) | Área ativa: | 33.84x45.12 ((mm) |
| Interface: | SPI de 4 linhas | Ângulo de visão: | 55/65/65/65 |
| Modo de exibição: | TFT, normalmente branco | Temperaturas de funcionamento: | -20 a 70 graus |
| Temperaturas de armazenamento: | -30 a 80 graus |
2.2 polegadas /2.4 polegadas /2.8 polegadas /3.2 polegadas /3.5 polegadas /4.0 polegadas SPI TFT LCD Module com PCB Board
Opções:
2Módulo LCD SPI de 2 polegadas sem toque;2.2 polegadas SPI Module display com RTP
2Módulo LCD SPI de 0,4 polegadas sem toque;2Display de módulo SPI de 0,4 polegadas com RTP
2Módulo LCD SPI de 0,8 polegadas sem toque;2.8 polegadas SPI Module display com RTP
3Módulo LCD SPI de 2 polegadas sem toque;3.2 polegadas SPI Module display com RTP
3Módulo LCD SPI de 0,5 polegadas sem toque;3.5 polegadas SPI Modulo de exibição com RTP
4Módulo LCD SPI de 0,0 polegadas sem toque;4.0 polegadas SPI Module display com RTP
Descrição geral

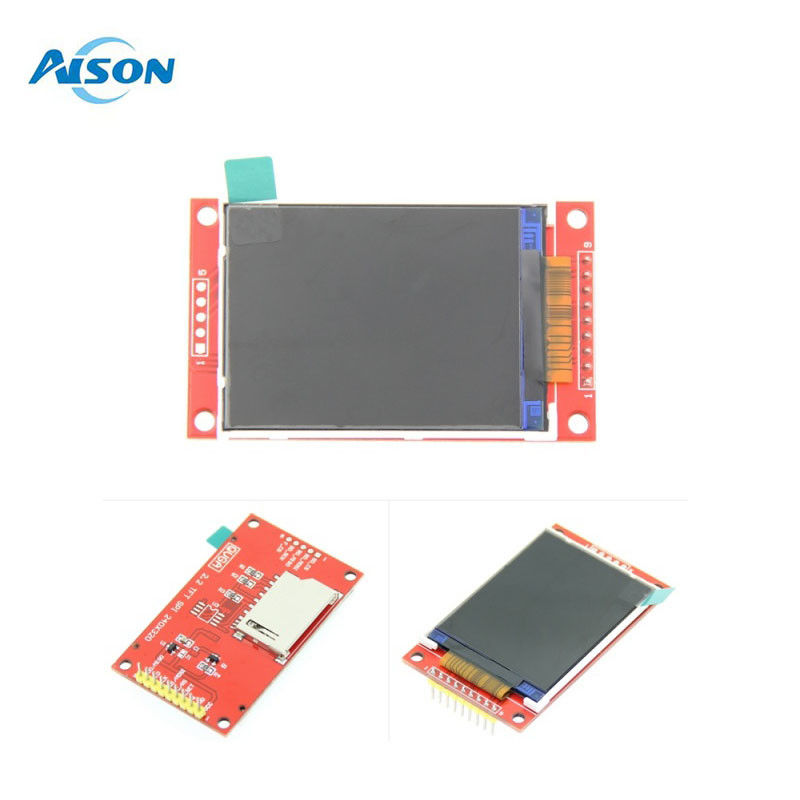

O MSP2202 é um módulo TFT-LCD de tipo transmissor a-Si (transistor de filme fino de silício amorfo, transistor de cristal líquido), composto por um painel TFT-LCD, uma unidade de retroiluminação do circuito do condutor,O tamanho do painel é 2.2 polegadas e resolução 240x320. Módulo LCD TFT a-Si de alta qualidade de imagem. Dispõe de função de exibição de tela parcial. Dispõe de modos de sono e de espera para economia de energia.
| Nome | Parâmetro |
| Mostrar cor | Cor RGB 65K |
| SKU | MSP2202 |
| Tamanho da tela | 2.2 (( polegadas) |
| Tipo | TFT |
| IC do condutor | ILI9341 |
| Resolução | 320*240 (pixels) |
| Interface do módulo | Interface SPI de 4 fios |
| Área ativa (área AA) | 33.84x45.12 ((mm) |
| Tamanho do PCB do módulo | 40.10x67.20 mm) |
| Temperatura de funcionamento | -20°C a 60°C |
| Temperatura de armazenamento | -30°C~70°C |
| Voltagem de potência VCC | 3.3V~5V |
| Voltagem da porta IO lógica | 3.3V (TTL) |
| Consumo de energia | TBD |
| Peso bruto (incluindo embalagem) | 22 (g) |

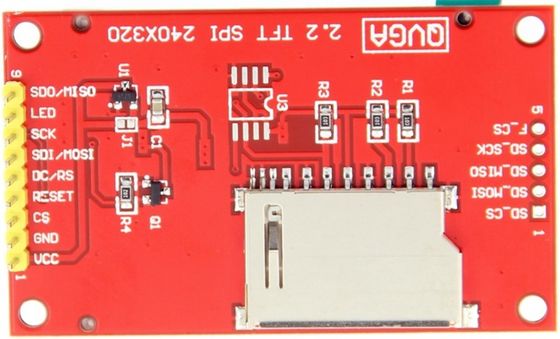

| Número | Rótulo de pin | Descrição |
| 1 | CCC | Entrada de potência de 5V/3,3V |
| 2 | GND | Terra |
| 3 | CS | Chip LCD selecionar sinal, nível baixo ativar |
| 4 | Reinicialização | sinal de reinicialização do LCD, reinicialização de baixo nível |
| 5 | DC/RS | Nível elevado: registo, nível baixo: dados |
| 6 | SDI/MOSI | Signal de gravação de dados do bus SPI |
| 7 | SCK | sinal de relógio do autocarro SPI |
| 8 | LED | Se não estiver controlado, conecte 3.3V sempre luminoso |
| 9 | SDO/MISO | SPI bus ler sinal de dados, se você não precisa para a função de leitura, você não pode conectá-lo |
