Descrição geral

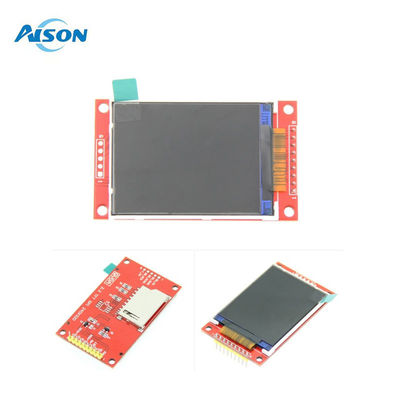

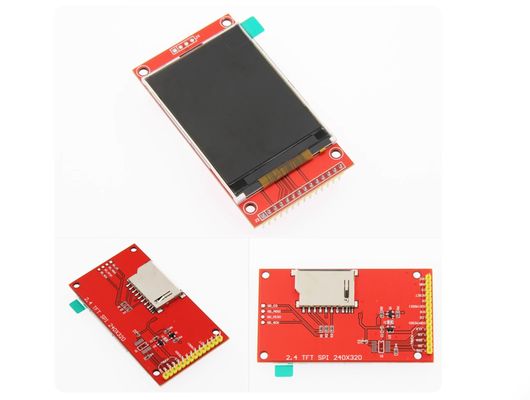

MSP2401/MSP2402é um módulo TFT-LCD de tipo transmissível a-Si (transistor de filme fino de silício amorfo, e display de cristal líquido), que é composto por um painel TFT-LCD, uma unidade de luz de fundo do circuito do condutor, O tamanho do painel é 2.4 polegadas e resolução é 240x320. Módulo LCD TFT de alta qualidade de imagem a-Si. Dispõe de função de exibição de tela parcial. Dispõe de modos de sono e de espera para economia de energia.
Descrição do produto

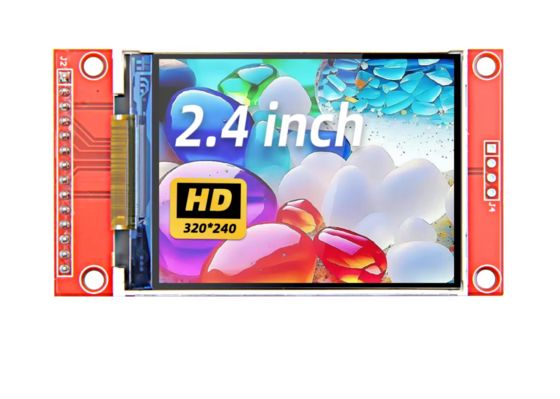

* Ecrã de cores de 2,4 polegadas, suporte a tela de cores 65K, exibição de cores ricas

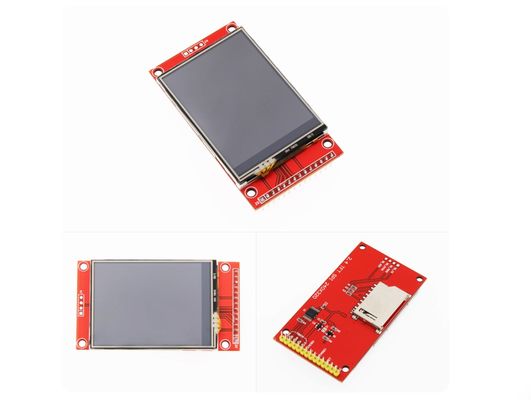

* Resolução 320x240, função táctil opcional
* Utilizando o bus serial SPI, são necessários apenas alguns IO para iluminar o ecrã
* Fácil de expandir o experimento com slot de cartão SD
* Fornecer um programa de amostras rico
* Padrões de processo de nível militar, trabalho estável a longo prazo
* Fornecer apoio técnico ao condutor
Parâmetros do produto
Nome
Parâmetro
Mostrar cor
Cor RGB 65K
SKU
MSP2401/MSP2402
Tamanho da tela
2.4 ((inch)
Tipo
TFT
IC do condutor
ILI9341
Resolução
320*240 (pixels)
Interface do módulo
Interface SPI de 4 fios
Área ativa (área AA)
36.72x48.96 ((mm)
Tamanho do PCB do módulo
77.18x42.72mm
Temperatura de funcionamento
-20°C~70°C
Temperatura de armazenamento
-30°C a 80°C
Voltagem de potência VCC
3.3V~5V
Voltagem da porta IO lógica
3.3V (TTL)
Consumo de energia
TBD
Peso bruto (incluindo embalagem)
22 (g)
Definição de interface
Número
Rótulo de pin
Descrição
1
CCC
Entrada de potência de 5V/3,3V
2
GND
Terra
3
CS
Chip LCD selecionar sinal, nível baixo ativar
4
Reinicialização
sinal de reinicialização do LCD, reinicialização de baixo nível
5
DC/RS
Nível elevado: registo, nível baixo: dados
6
SDI/MOSI
Signal de gravação de dados do bus SPI
7
SCK
sinal de relógio do autocarro SPI
8
LED
Se não estiver controlado, conecte 3.3V sempre luminoso
9
SDO/MISO
SPI bus ler sinal de dados, se você não precisa para a função de leitura, você não pode conectá-lo
