Detalhes do produto:
|
| Ponto: | 3.5 polegadas SPI Resistivo touch screen | Resolução da tela: | 480X320 |
|---|---|---|---|
| Tamanho do PCB: | 56.34x98 mm | Área ativa do LCD: | 48.96x73,44 mm |
| Interface LCD: | SPI de 4 linhas | Ângulo de visualização: | 55/65/65/65 |
| Tipo de exibição: | TFT, normalmente branco | Temperaturas de funcionamento: | -20 a 70 graus |

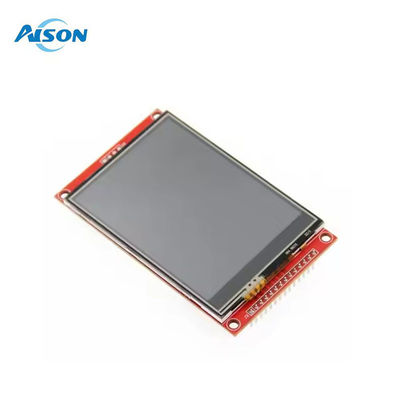

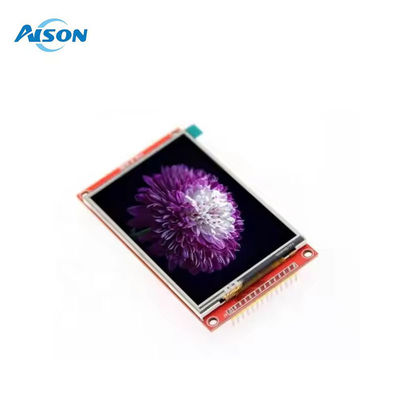

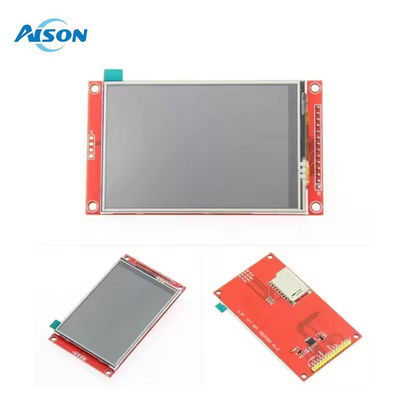

3.5 polegadas 480x320 SPI TFT display ILI9488 Driver 4 Wire SPI Resistive Touch Screen Module
Opções:
2Módulo LCD SPI de 2 polegadas sem toque;2.2 polegadas SPI Module display com RTP
2Módulo LCD SPI de 0,4 polegadas sem toque;2Display de módulo SPI de 0,4 polegadas com RTP
2Módulo LCD SPI de 0,8 polegadas sem toque;2.8 polegadas SPI Module display com RTP
3Módulo LCD SPI de 2 polegadas sem toque;3.2 polegadas SPI Module display com RTP
3Módulo LCD SPI de 0,5 polegadas sem toque;3.5 polegadas SPI Modulo de exibição com RTP
4Módulo LCD SPI de 0,0 polegadas sem toque;4.0 polegadas SPI Module display com RTP
Características
• Ecrã a cores de 3,5 polegadas, suporte a tela a cores 65K, tela de cores ricas, resolução 480X320
• Utilizando o autocarro serial SPI, são necessários apenas alguns IO para iluminar o ecrã

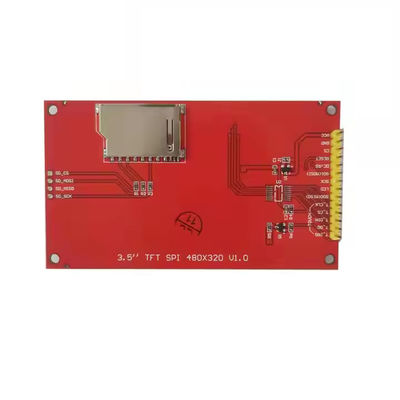

• Fácil de expandir o experimento com um slot para cartão SD
• Forneça um programa rico de exemplos
• Padrões de processo de nível militar, trabalho estável a longo prazo
• Fornecer apoio técnico ao condutor
| Nome | Parâmetro |
| Mostrar cor | Cor RGB 65K |
| SKU | Disponha de ecrã táctil: MSP3520 |
| não possuem ecrã táctil: MSP3521 | |
| Tamanho da tela | 3.5 ((inch) |
| Tipo | TFT |
| IC do condutor | ILI9488 |
| Resolução | 480*320 (pixels) |
| Interface do módulo | Interface SPI de 4 fios |
| Área ativa (área AA) | 48.96x73.44 mm |
| Tamanho do PCB do módulo | 56.34x98 ((mm) |
| Temperatura de funcionamento | -20°C~70°C |
| Temperatura de armazenamento | -30°C a 80°C |
| Voltagem de potência VCC | 3.3V~5V |
| Voltagem da porta IO lógica | 3.3V (TTL) |
| Consumo de energia | Cerca de 90mA. |
3Display SPI TFT de 0,5 polegadasDefinição de interface
| Número | Rótulo de pin | Descrição |
| 1 | CCC | Entrada de potência de 5V/3,3V |
| 2 | GND | Terra |
| 3 | CS | Chip LCD selecionar sinal, nível baixo ativar |
| 4 | Reinicialização | sinal de reinicialização do LCD, reinicialização de baixo nível |
| 5 | DC/RS | Nível elevado: registo, nível baixo: dados |
| 6 | SDI ((MOSI) | Signal de gravação de dados do bus SPI |
| 7 | SCK | sinal de relógio do autocarro SPI |
| 8 | LED | Se não estiver controlado, conecte 3.3V sempre luminoso |
| 9 | SDO ((MISO) | SPI bus ler sinal de dados, se você não precisa para a função de leitura, você não pode conectá-lo |
| (O seguinte é a ligação de linha de sinal touch screen, se você não precisa tocar função ou o próprio módulo não tem função de toque, você não pode conectá-los) | ||
| 10 | T_CLK | Toque no sinal do relógio do bus SPI |
| 11 | T_CS | Chip de seleção do sinal do ecrã sensível ao toque, ativar baixo nível |
| 12 | T_DIN | Entrada do barramento SPI por toque |
| 13 | T_DO | Saída do barramento SPI por toque |
| 14 | T_IRQ | sinal de interrupção do ecrã táctil, nível baixo quando o toque é detectado |
