Detalhes do produto:
|
| Nome de exibição: | 3Módulo LCD SPI TFT de 0,5 polegadas | Resolução: | 480X320 |
|---|---|---|---|
| Tamanho do PWB do módulo: | 56.34x98 mm | Área ativa: | 48.96x73,44 mm |
| Interface: | SPI de 4 linhas | Ângulo de visão: | 55/65/65/65 |
| Modo de exibição: | TFT, normalmente branco | IC do condutor: | ILI9488 |
| Painel de toque: | Sem Captouch |

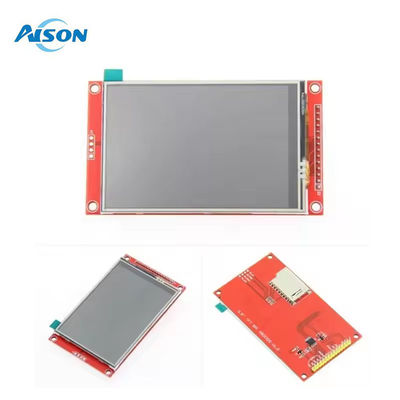

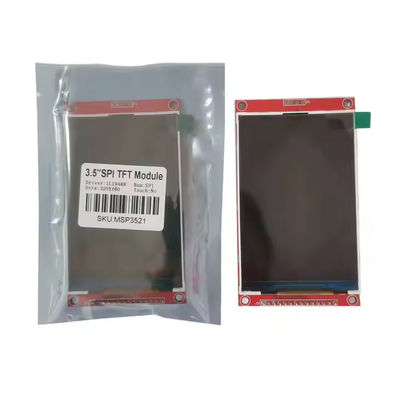

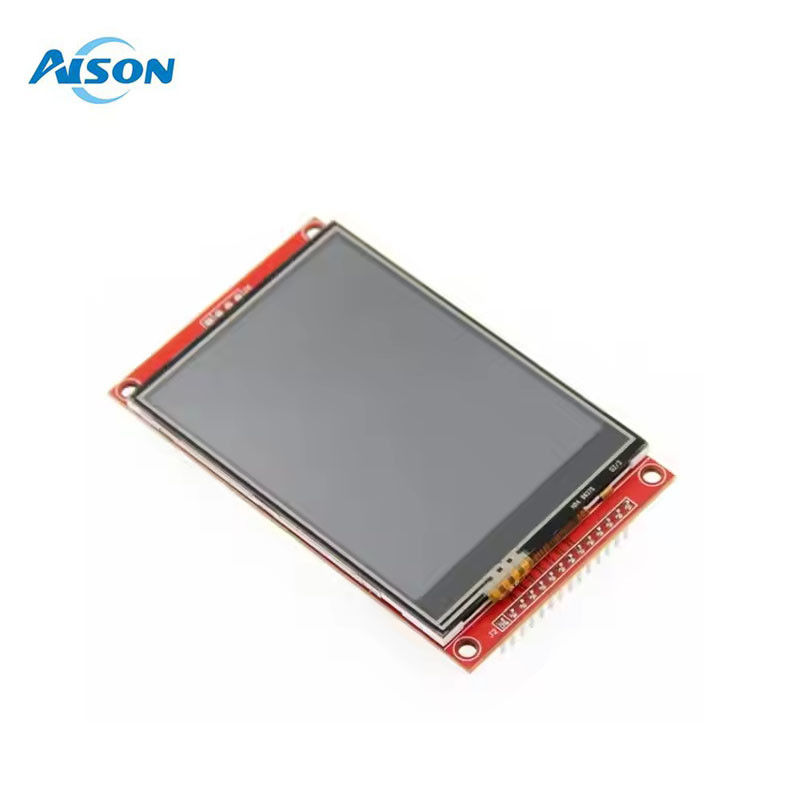

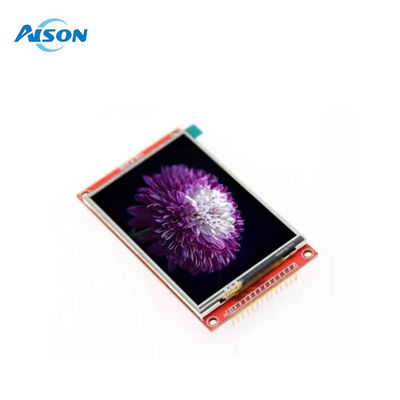

3Módulo LCD SPI TFT de 0,5 polegadas com resolução ILI9488 480x320
Opções:
2Módulo LCD SPI de 2 polegadas sem toque;2.2 polegadas SPI Module display com RTP
2Módulo LCD SPI de 0,4 polegadas sem toque;2Display de módulo SPI de 0,4 polegadas com RTP
2Módulo LCD SPI de 0,8 polegadas sem toque;2.8 polegadas SPI Module display com RTP
3Módulo LCD SPI de 2 polegadas sem toque;3.2 polegadas SPI Module display com RTP
3Módulo LCD SPI de 0,5 polegadas sem toque;3.5 polegadas SPI Modulo de exibição com RTP
4Módulo LCD SPI de 0,0 polegadas sem toque;4.0 polegadas SPI Module display com RTP
3.5 polegadas LCD TFT com SPI Interface Especificações:
◦ Cor da tela: cor RGB 65K
◦ Tamanho do ecrã: 3,5 polegadas
◦ Tipo: TFT
◦ IC do condutor: ILI9488
◦ Resolução: 480*320 (Pixel)
◦ Interface do módulo: interface SPI de 4 fios
◦ Área ativa (área AA): 48,96x73,44 mm
◦ Módulo de PCB Tamanho: 56,34x98 ((mm))
◦ Temperatura de funcionamento: -20°C~60°C
◦ Temperatura de armazenamento: -30°C~70°C
◦ Voltagem de potência VCC: 3,3 V~5 V
◦ Voltagem da porta LOGIC IO: 3.3V (TTL)
◦ Consumo de energia: TBD

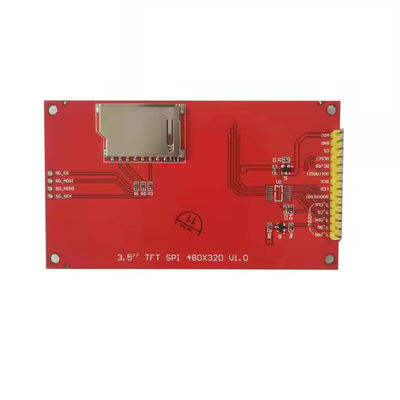

3.5Definição da interface do módulo SPI TFT
| Número | Rótulo de pin | Descrição |
| 1 | CCC | Entrada de potência de 5V/3,3V |
| 2 | GND | Terra |
| 3 | CS | Chip LCD selecionar sinal, nível baixo ativar |
| 4 | Reinicialização | sinal de reinicialização do LCD, reinicialização de baixo nível |
| 5 | DC/RS | Nível elevado: registo, nível baixo: dados |
| 6 | SDI ((MOSI) | Signal de gravação de dados do bus SPI |
| 7 | SCK | sinal de relógio do autocarro SPI |
| 8 | LED | Se não estiver controlado, conecte 3.3V sempre luminoso |
| 9 | SDO ((MISO) | SPI bus ler sinal de dados, se você não precisa para a função de leitura, você não pode conectá-lo |
| (O seguinte é a ligação de linha de sinal touch screen, se você não precisa tocar função ou o próprio módulo não tem função de toque, você não pode conectá-los) | ||
| 10 | T_CLK | Toque no sinal do relógio do bus SPI |
| 11 | T_CS | Chip de seleção do sinal do ecrã sensível ao toque, ativar baixo nível |
| 12 | T_DIN | Entrada do barramento SPI por toque |
| 13 | T_DO | Saída do barramento SPI por toque |
| 14 | T_IRQ | sinal de interrupção do ecrã táctil, nível baixo quando o toque é detectado |
